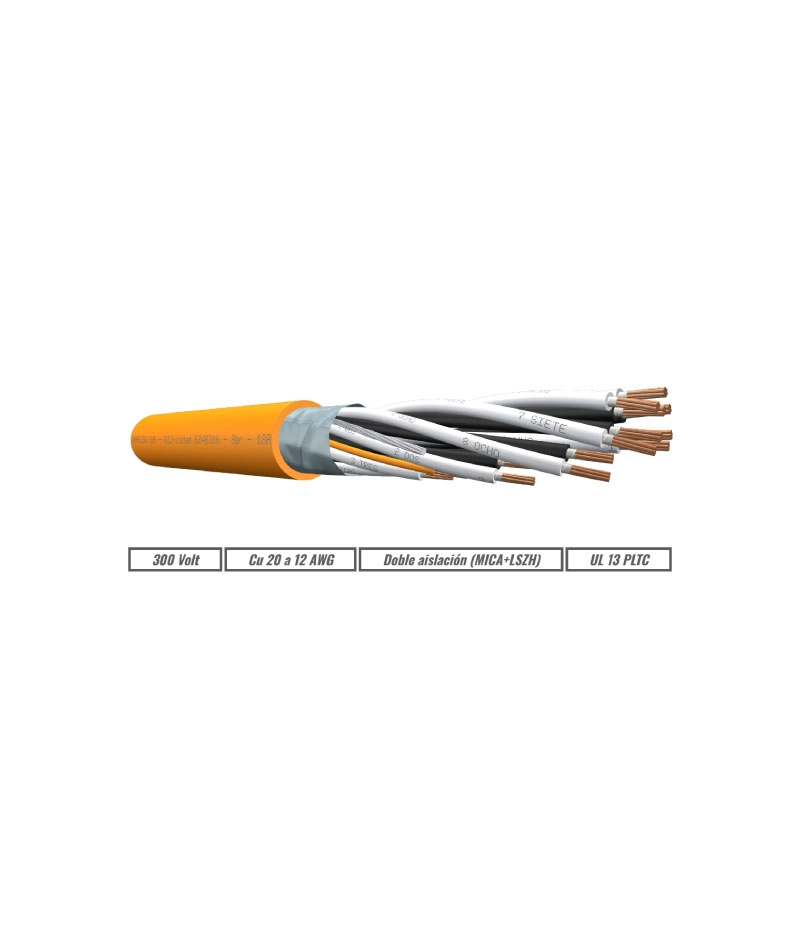

Par, terna, cuadrete, multipar, multiterna
Descripción
Circuitos de instrumentación electrónica, señales digitales y analógicas (4-20mA). Circuitos de seguridad intrínseca. Detección de pérdidas de gas y/o fluidos. Medición y monitoreo de presión, temperatura, volumen. Monitoreo de señales de alarma. Uso adecuado para mantener la integridad eléctrica en presencia de fuego directo en servicios críticos en destilerías, petroquímicas, astilleros, etc. Instalados en conduits, bandeja, escalera, al aire libre directo o bajo techo, enterrado en trinchera o en ductos.
Descripción
Identificacion
| Estandar | Seguridad Intríseca | |||
|---|---|---|---|---|
| Cubierta | Conductores | Cubierta | Conductores | |
| Par |  |   |  |  |
| Terna | |  | | |
| Cuadrete | |  | | |
| Multipar | | +N | | +N |
| Multiterna | | +N | | +N |
Variantes constructivas
La información suministrada corresponde a la versión estándar, pudiendo ser utilizadas bajo pedido diferentes alternativas de materiales de aislación y/o cubierta. Se pueden fabricar cables de instrumentación bajo otras normas, tales como: NBR 10300, EN 50288-7 o ICEA S 73-532, cumpliendo otros parámetros eléctricos y dimensionales.
CARACTERÍSTICAS ELÉCTRICAS
| Calibre de los conductores | Estructura del cable | Tipo de blindaje | Resistencia eléctrica en C.C. a 20°C | Capacidad mutua entre conductores | Impedancia característica | Inductancia mutua |
|---|---|---|---|---|---|---|
| AWG | ohm/km | pf/m | ohm | microH/km | ||
| 20 | Par /terna / cuadrete | Sin blindar | 35.78 | 74 | 102 | 703 |
| Blindado | 131 | 57 | ||||
| Multipar / multiterna | Blindaje general | 87 | 86 | |||
| Blindaje individual y general | 131 | 57 | ||||
| 18 | Par /terna / cuadrete | Sin blindar | 22.78 | 66 | 114 | 755 |
| Blindado | 117 | 64 | ||||
| Multipar / multiterna | Blindaje general | 79 | 95 | |||
| Blindaje individual y general | 117 | 64 | ||||
| 16 | Par /terna / cuadrete | Sin blindar | 14.25 | 88 | 85 | 628 |
| Blindado | 160 | 47 | ||||
| Multipar / multiterna | Blindaje general | 101 | 74 | |||
| Blindaje individual y general | 160 | 47 | ||||
| 14 | Par /terna / cuadrete | Sin blindar | 8.94 | 90 | 83 | 620 |
| Blindado | 164 | 46 | ||||
| Multipar / multiterna | Blindaje general | 103 | 73 | |||
| Blindaje individual y general | 164 | 46 | ||||
| 12 | Par /terna / cuadrete | Sin blindar | 5.63 | 101 | 75 | 580 |
| Blindado | 185 | 41 |
pF/m = Capacidad mutua entre conductores en picoFaradio por metro / uH/km = Inductancia mutua entre conductores en microHenry por kilómetro.
DIMENSIONES Y PESOS
Par
| AWG | Blindaje | Drenaje | Diámetro exterior mm | Peso kg/km | Código |
|---|---|---|---|---|---|
| 20 | -- | -- | 6.2 | 41 | AF 0500 |
| Si | 22 | 6.3 | 45 | AF 5000 | |
| 18 | -- | -- | 7.2 | 57 | AF 0510 |
| Si | 20 | 7.3 | 63 | AF 5100 | |
| 16 | -- | -- | 7.7 | 70 | AF 0520 |
| Si | 18 | 7.8 | 79 | AF 5200 | |
| 14 | -- | -- | 9.0 | 97 | AF 0530 |
| Si | 18 | 9.1 | 106 | AF 5300 | |
| 12 | -- | -- | 10.4 | 139 | AF 0580 |
| Si | 18 | 10.5 | 148 | AF 5800 |
Terna - Blindado
| AWG | Drenaje | Diámetro exterior mm | Peso kg/km | Código |
|---|---|---|---|---|
| 20 | 22 | 6.7 | 56 | AF 6000 |
| 18 | 20 | 7.7 | 79 | AF 6100 |
| 16 | 18 | 8.3 | 99 | AF 6200 |
| 14 | 18 | 10.2 | 150 | AF 6300 |
| 12 | 18 | 11.2 | 194 | AF 6800 |
Cuadrete - Blindado
| AWG | Drenaje | Diámetro exterior mm | Peso kg/km | Código |
|---|---|---|---|---|
| 20 | 22 | 7.4 | 72 | AF 9000 |
| 18 | 20 | 8.4 | 95 | AF 9100 |
| 16 | 18 | 9.0 | 121 | AF 9200 |
| 14 | 18 | 11.1 | 185 | AF 9300 |
| 12 | 18 | 12.2 | 242 | AF 9800 |
Multipares
| Nro. Pares | AWG | Blindaje General | Blindaje individual y general | ||||
|---|---|---|---|---|---|---|---|
| Diámetro exterior mm | Peso kg/km | Código | Diámetro exterior mm | Peso kg/km | Código | ||
| 2 | 20 | 8.6 | 81 | AF 7002 | 8.8 | 92 | AF 7402 |
| 3 | 10.8 | 120 | AF 7003 | 11.5 | 139 | AF 7403 | |
| 4 | 11.7 | 150 | AF 7004 | 12.5 | 174 | AF 7404 | |
| 6 | 13.9 | 200 | AF 7006 | 14.9 | 235 | AF 7406 | |
| 8 | 15.0 | 244 | AF 7008 | 16.6 | 308 | AF 7408 | |
| 12 | 18.8 | 359 | AF 7012 | 20.2 | 426 | AF 7412 | |
| 16 | 20.8 | 447 | AF 7016 | 22.9 | 561 | AF 7416 | |
| 20 | 23.6 | 565 | AF 7020 | 25.3 | 674 | AF 7420 | |
| 24 | 26.2 | 660 | AF 7024 | 28.2 | 791 | AF 7424 | |
| 36 | 30.0 | 910 | AF 7036 | 32.8 | 1138 | AF 7436 | |
| 2 | 18 | 9.5 | 106 | AF 7102 | 10.2 | 132 | AF 7502 |
| 3 | 12.1 | 158 | AF 7103 | 13.0 | 183 | AF 7503 | |
| 4 | 13.3 | 196 | AF 7104 | 14.2 | 229 | AF 7504 | |
| 6 | 16.3 | 285 | AF 7106 | 17.5 | 333 | AF 7506 | |
| 8 | 17.6 | 348 | AF 7108 | 18.9 | 410 | AF 7508 | |
| 12 | 21.4 | 483 | AF 7112 | 23.6 | 603 | AF 7512 | |
| 16 | 24.3 | 637 | AF 7116 | 26.1 | 757 | AF 7516 | |
| 20 | 26.9 | 766 | AF 7120 | 29.0 | 915 | AF 7520 | |
| 24 | 30.0 | 899 | AF 7124 | 32.8 | 1115 | AF 7524 | |
| 36 | 34.9 | 1296 | AF 7136 | 37.6 | 1559 | AF 7536 | |
| 2 | 16 | 10.6 | 141 | AF 7202 | 10.8 | 162 | AF 7602 |
| 3 | 13.1 | 194 | AF 7203 | 14.0 | 229 | AF 7603 | |
| 4 | 14.3 | 244 | AF 7204 | 15.9 | 307 | AF 7604 | |
| 6 | 17.6 | 356 | AF 7206 | 18.9 | 422 | AF 7606 | |
| 8 | 19.1 | 440 | AF 7208 | 20.5 | 527 | AF 7608 | |
| 12 | 23.8 | 647 | AF 7212 | 25.6 | 777 | AF 7612 | |
| 16 | 26.4 | 817 | AF 7216 | 28.4 | 986 | AF 7616 | |
| 20 | 29.3 | 989 | AF 7220 | 32.1 | 1236 | AF 7620 | |
| 24 | 33.2 | 1204 | AF 7224 | 35.7 | 1457 | AF 7624 | |
| 36 | 38.0 | 1692 | AF 7236 | 41.5 | 2113 | AF 7636 | |
| 2 | 14 | 12.2 | 194 | AF 7302 | 12.4 | 215 | AF 7702 |
| 3 | 16.1 | 292 | AF 7303 | 17.2 | 331 | AF 7703 | |
| 4 | 17.6 | 367 | AF 7304 | 18.9 | 416 | AF 7704 | |
| 6 | 21.1 | 509 | AF 7306 | 23.2 | 609 | AF 7706 | |
| 8 | 23.4 | 666 | AF 7308 | 25.1 | 761 | AF 7708 | |
| 12 | 28.5 | 943 | AF 7312 | 30.7 | 1081 | AF 7712 | |
| 16 | 32.3 | 1240 | AF 7316 | 34.8 | 1423 | AF 7716 | |
| 20 | 35.9 | 1506 | AF 7320 | 38.7 | 1733 | AF 7720 | |
| 24 | 40.0 | 1779 | AF 7324 | 437.0 | 2102 | AF 7724 | |
| 36 | 46.5 | 2587 | AF 7336 | 50.2 | 2986 | AF 7736 | |
Multiternas
| Nro. Ternas | AWG | Blindaje General | Blindaje individual y general | ||||
|---|---|---|---|---|---|---|---|
| Diámetro exterior mm | Peso kg/km | Código | Diámetro exterior mm | Peso kg/km | Código | ||
| 2 | 20 | 12.2 | 130 | AF 8002 | 12.4 | 141 | AF 8402 |
| 3 | 13.0 | 162 | AF 8003 | 13.2 | 178 | AF 8403 | |
| 4 | 14.3 | 202 | AF 8004 | 14.5 | 224 | AF 8404 | |
| 6 | 17.5 | 295 | AF 8006 | 17.8 | 327 | AF 8406 | |
| 8 | 19.0 | 361 | AF 8008 | 19.3 | 402 | AF 8408 | |
| 12 | 23.6 | 529 | AF 8012 | 24.0 | 591 | AF 8412 | |
| 16 | 26.2 | 661 | AF 8016 | 26.7 | 743 | AF 8416 | |
| 20 | 29.1 | 794 | AF 8020 | 29.6 | 896 | AF 8420 | |
| 24 | 33.0 | 971 | AF 8024 | 33.6 | 1094 | AF 8424 | |
| 36 | 37.8 | 1344 | AF 8036 | 38.5 | 1526 | AF 8436 | |
| 2 | 18 | 13.8 | 169 | AF 8102 | 14.0 | 184 | AF 8502 |
| 3 | 14.7 | 214 | AF 8103 | 15.0 | 236 | AF 8503 | |
| 4 | 16.7 | 288 | AF 8104 | 16.9 | 317 | AF 8504 | |
| 6 | 19.9 | 392 | AF 8106 | 20.2 | 435 | AF 8506 | |
| 8 | 21.6 | 485 | AF 8108 | 22.0 | 541 | AF 8508 | |
| 12 | 27.0 | 713 | AF 8112 | 27.4 | 798 | AF 8512 | |
| 16 | 30.0 | 899 | AF 8116 | 30.5 | 1011 | AF 8516 | |
| 20 | 33.8 | 1127 | AF 8120 | 34.4 | 1267 | AF 8520 | |
| 24 | 37.8 | 1325 | AF 8124 | 38.4 | 1493 | AF 8524 | |
| 36 | 43.9 | 1911 | AF 8136 | 44.6 | 2161 | AF 8536 | |
| 2 | 16 | 14.8 | 206 | AF 8202 | 15.0 | 226 | AF 8602 |
| 3 | 16.3 | 286 | AF 8203 | 16.5 | 317 | AF 8603 | |
| 4 | 17.9 | 358 | AF 8204 | 18.1 | 398 | AF 8604 | |
| 6 | 21.4 | 495 | AF 8206 | 21.7 | 555 | AF 8606 | |
| 8 | 23.8 | 648 | AF 8208 | 24.1 | 728 | AF 8608 | |
| 12 | 29.0 | 914 | AF 8212 | 29.5 | 1033 | AF 8612 | |
| 16 | 32.8 | 1201 | AF 8216 | 33.3 | 1360 | AF 8616 | |
| 20 | 36.5 | 1457 | AF 8220 | 37.0 | 1655 | AF 8620 | |
| 24 | 40.8 | 1720 | AF 8224 | 41.9 | 2008 | AF 8624 | |
| 36 | 47.4 | 2497 | AF 8236 | 48.1 | 2851 | AF 8636 | |
| 2 | 14 | 18.3 | 310 | AF 8302 | 18.5 | 332 | AF 8702 |
| 3 | 19.6 | 406 | AF 8303 | 19.8 | 438 | AF 8703 | |
| 4 | 21.5 | 512 | AF 8304 | 21.8 | 555 | AF 8704 | |
| 6 | 26.5 | 751 | AF 8306 | 26.8 | 815 | AF 8706 | |
| 8 | 28.7 | 944 | AF 8308 | 29.1 | 1029 | AF 8708 | |
| 12 | 35.8 | 1390 | AF 8312 | 36.2 | 1517 | AF 8712 | |
| 16 | 39.9 | 1777 | AF 8316 | 40.4 | 1945 | AF 8716 | |
| 20 | 45.0 | 2224 | AF 8320 | 45.5 | 2433 | AF 8720 | |
| 24 | 50.3 | 2630 | AF 8324 | 50.9 | 2881 | AF 8724 | |
| 36 | 57.9 | 3752 | AF 8336 | 58.6 | 4126 | AF 8736 | |
