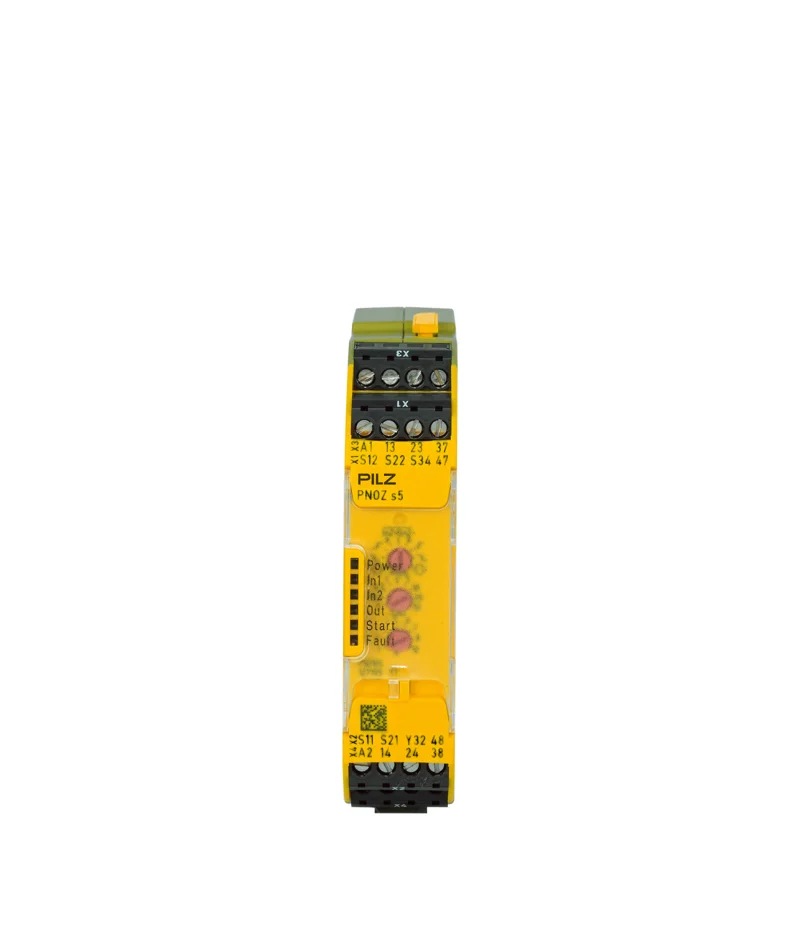

PNOZ s5 24VDC 2 n/a 2 n/a
Descripción
Relé de seguridad PNOZsigma (autónomo), entradas: cableado de 1/2 canales con/sin detección de cortocircuitos, arranque manual/automático, salidas: 2 NA, 2 NA td (t = 0,04 – 300 s), 1 SC, UB = 24 V DC, ancho: 22,5 mm, bornes de tornillo enchufables, supervisión de parada de emergencia, puertas protectoras, barreras fotoeléctricas de seguridad.
Descripción
Manual de instrucciones PNOZ s5
(21397-13)
(21397-11)
(21397-15)
(21397-12)
Catálogo técnico PNOZ X, PNOZsigma
PNOZ s1, PNOZ s2, PNOZ s3, PNOZ s4, PNOZ s5, PNOZ s6, PNOZ s7, PNOZ s8, PNOZ s9, PNOZ s10, PNOZ s11, PNOZ s4.1, PNOZ s6.1, PNOZ s22, PNOZ s20, PNOZ s7.1, PNOZ s7.2, PNOZ s30, PNOZ s50, PNOZ X7P, PNOZ X11P, PNOZ X1P, PZE 9P, PZE X5P, PNOZ X2.9P, PNOZ X2.8P, PNOZ X2P, PNOZ X2.3P, PNOZ X2 .7P, PNOZ X3P, PNOZ X3.10P, PNOZ XV2P, PNOZ XV3P, PNOZ XV3.1P, PNOZ XV2.1P, PZE X4VP, PZE X4VP8, PZE X4P, PZE X4VP4, PZE X4.1P, PNOZ X2.1VP, PNOZ XV1P, PNOZ X9P, PNOZ X10.11P, PNOZ X8P, PSWZ X1P, PMUT X1P (1002173-07)
Datos generales
| Aprobación |
CCC
CE UKCA cULus Listed KOSHA EAC (Eurasia) TÜV |
Datos técnicos
Datos eléctricos
| Tensión de alimentación (V) | 24 voltios |
| Tipo de tensión de alimentación U1 | corriente continua |
| Consumo de energía DC | 4 W |
Entradas
| Número de entradas | 2 |
Salidas de semiconductores
| Número de salidas de semiconductores | 1 |
| Gato de utilización. según EN 60947-1 | DC-12 |
Salidas de relé
| Cat. de utilización: soporte AC/DC1. | EN 60947-4-1 |
| Voltaje AC1 seguridad cont. | 240 voltios |
| Corriente máxima de seguridad AC1 cont. | 6 A |
| Voltaje DC1 seguridad cont. | 24 voltios |
| Corriente máxima de seguridad DC1 cont. | 6 A |
| Cat. de utilización AC15/DC13sta. | EN 60947-5-1 |
| Voltaje AC15 seguridad cont. | 230 V |
| Corriente máxima AC15 cont. de seguridad. | 3 A |
| Voltaje DC13 seguridad cont. | 24 voltios |
| Contactos de seguridad: AC en UL | 240 V CA GU (misma polaridad) |
| Contactos de seguridad: piloto de servicio |
R300
B300 |
| Material de contacto del relé | AgCuNi |
| Datos de contacto adicionales del relé | + 0,2 µm de oro |
Datos medioambientales
| Idoneidad climática para... | EN 60068-2-78 |
| Temperatura ambiente | -10 - 55 °C |
| Índice de humedad | 93 % hr a 40 °C |
| ¿Se permite condensación? | No permitido |
| EMC según norma... |
EN 60947-5-1
EN 61000-6-2 EN 61000-6-4 EN 61326-3-1 |
| Vibración a estándar... | EN 60068-2-6 |
| Distancia de separación y fuga de aire | EN 60947-1 |
| Categoría de sobretensión | III / II |
| Grado de contaminación claro y progresivo. | 2 |
| Tipo de protección, montaje | |
| Tipo de protección, carcasa | |
| Tipo de protección de terminal |
Tiempos
| Horarios seleccionables |
0,8 s 0,4 s 0,2 s 0,3 s 15 s 1,5 s 2,5 s 25 s 35 s 0,5 s 0,6 s 7 s 6 s 3 s 4 s 5 s 210 s 150 s 0,1 s 0,04 s 8 s 80 s 90 s 60 s 20 s 50 s 30 s 40 s 16 s 1 s 2 s 70 s 0,700000000000001 s 100 s 120 s 300 s 200 s 140 s 160 s 14 s 180 s 3,5 s 12 s 240 s 10 s |
| Tolerancia Tv | +/-1 % + +/-20 ms |
| Precisión de repetición | +/-1 % + +/-20 ms |
| Tolerancia en caso de error | +/-15 % + +/-20 ms |
| Fórmula del tiempo de retardo máximo | televisor + 15 % + 20 ms |
Datos mecánicos
| Posición de montaje | cualquier |
| Material de la carcasa sección inferior | ordenador personal |
| Material de la carcasa de la placa frontal | ordenador personal |
| Material de la carcasa parte superior | ordenador personal |
| Terminal de conexión | Terminal de tornillo |
| Estilo de terminal | Enchufar |
| Información de AWG del cable de conexión flexible | 24 - 12 AWG |
| Dimensión de altura | 98 milímetros |
| Dimensión de ancho | 22,5 milímetros |
| Dimensión de profundidad | 120 milímetros |
| Peso neto | 235 gramos |
| Peso bruto | 245 gramos |
Ambiente
| Directiva RoHS |
2011/65/UE
2015/863/UE |
| Conformidad con RoHS | Sí |
| Excepciones de RoHS | Sí |
| Excepto RoHS según instrucciones. |
34
7a 6c 7c yo |
| Cumplimiento de REACH | Contiene al menos 1 sustancia SVHC |
| Sustancias incluidas en REACH | Plomo Óxido de plomo |
| %-parte del contaminante | > 0,1 |
| N.º CAS |
7439-92-1
1317-36-8 |
| Clasificación de RAEE (08/2018) | 5 dispositivos (tamaño de alimentación < 50 cm) |
| Entrada SCIP disponible | 0 |
Datos comerciales
| Código del Sistema Armonizado | 85364900 |
| Norma 25 de la ONU | 39122331 |
| Código EAN | 4046548025668 |
| Versión ECLASS | Clase electrónica-13 |
| Característica de referencia ECLASS | 27371819 |
| Versión ETIM | ETIM-9.0 |
| Grupo de Referencia ETIM | EG000019 |
| Función de referencia de ETIM | EC001449 |
| Volumen | 0,324 dm3 |
