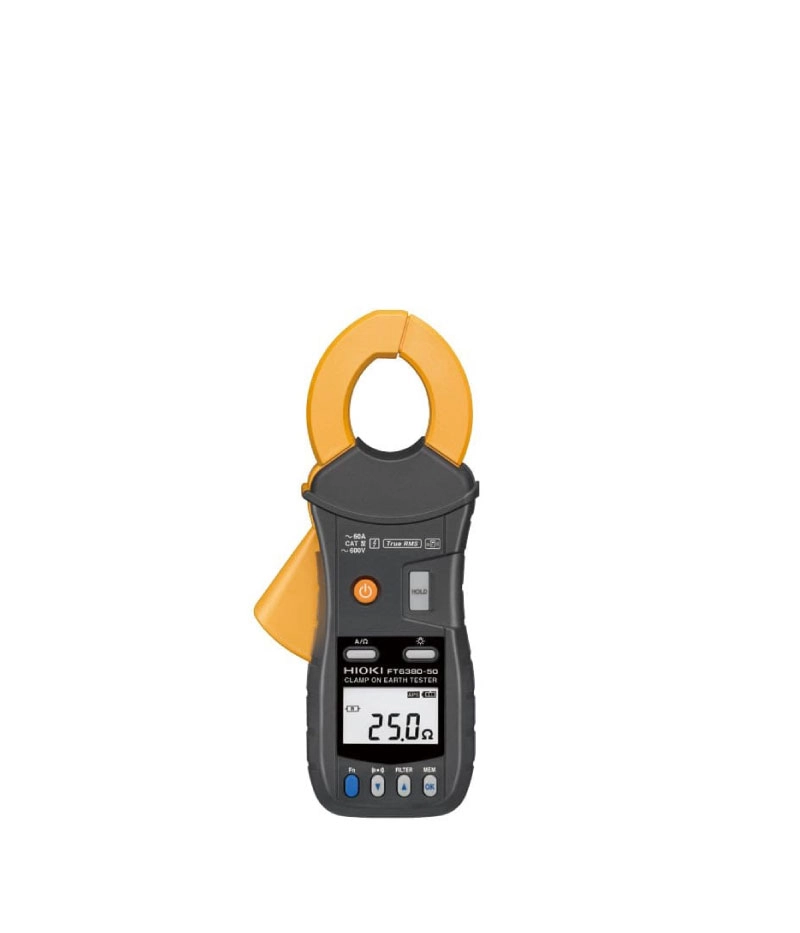

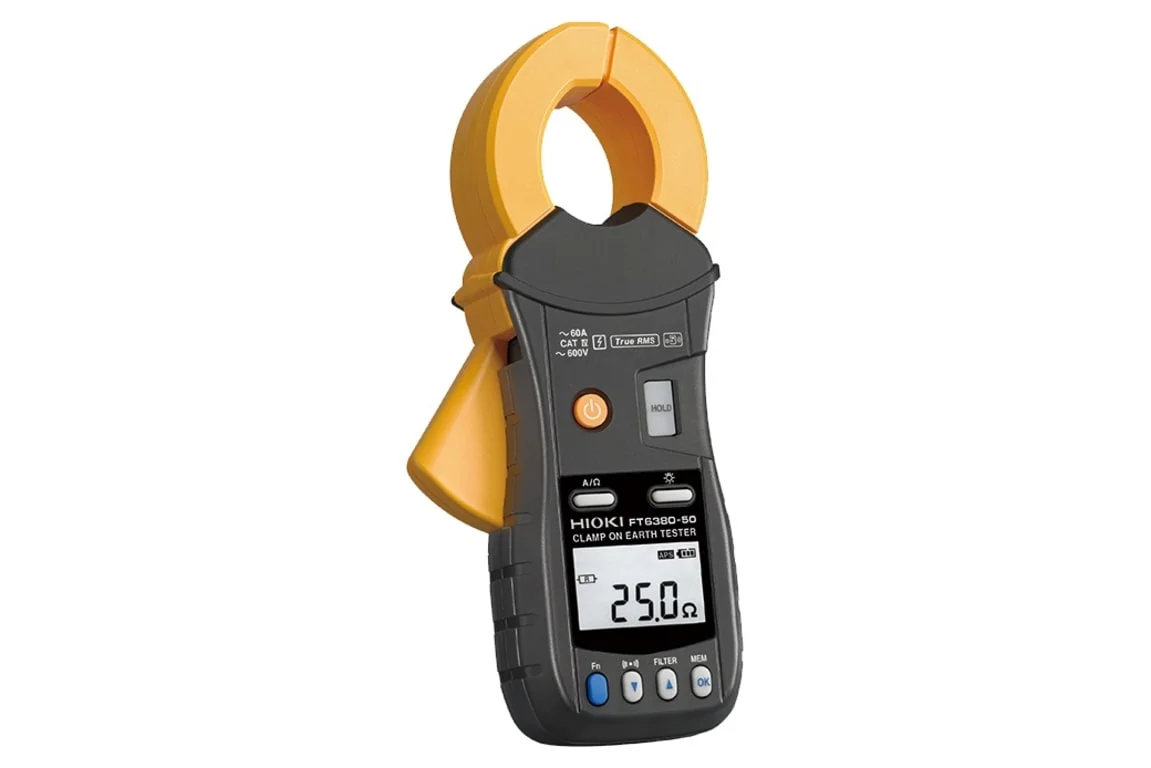

Probador de tierra con abrazadera – Hioki FT6380-50

• Medición de resistencia de tierra para sistemas multi-tierra
• Mida la corriente de fuga con una resolución altamente sensible de 0,01 mA (en un rango de 20,00 mA)
• Mida la corriente de carga hasta un rango de 60,0 A
• Sujete en el punto más estrecho
• La funcionalidad inalámbrica requiere la opción Z3210; ver Accesorios en esta página

El FT6380-50 mide la resistencia a tierra simplemente sujetándolo a múltiples cables de tierra conectados a tierra. No se necesita una varilla de conexión a tierra auxiliar y no es necesario desconectar el cable de tierra de la varilla de conexión a tierra. El sensor compacto y de bajo perfil se puede utilizar para sujetar cables de tierra con facilidad y también proporciona funcionalidad de medición de corriente CA y puede medir corrientes que van desde corrientes de fuga del orden de varios mA hasta corrientes de carga de hasta 60 A.

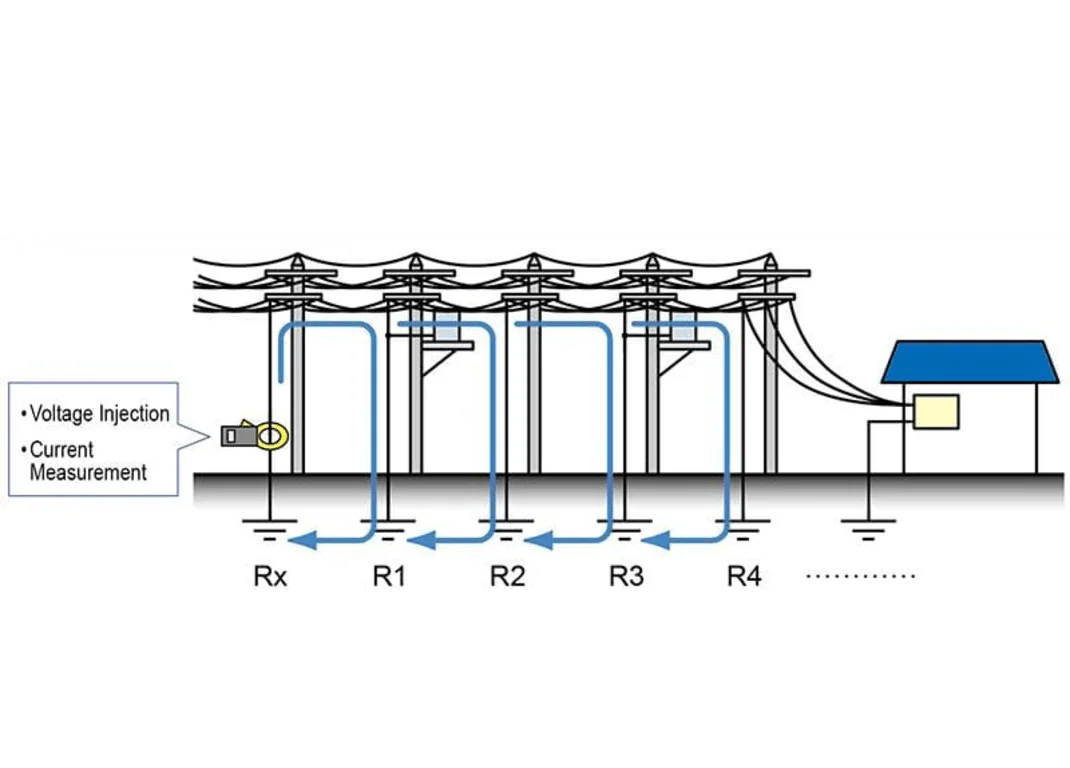

Sujete el cable de tierra. El instrumento tiene dos núcleos para inyección de voltaje y medición de corriente.

1. El transductor de tensión inyecta una tensión definida en el sistema con conexión a tierra múltiple.

2. A partir del voltaje definido y la corriente medida, la resistencia total del circuito del circuito se calcula en la siguiente ecuación.

Rx + 1/ [ (1/R1) + (1/R2) + (1/R3) + (1/R4) + ... ] = V/I

En un sistema típico con múltiples conexiones a tierra, el valor de la resistencia en paralelo es lo suficientemente pequeño como para ignorarlo y la ecuación mencionada a la izquierda se puede simular de la siguiente manera.

Rx = V/I

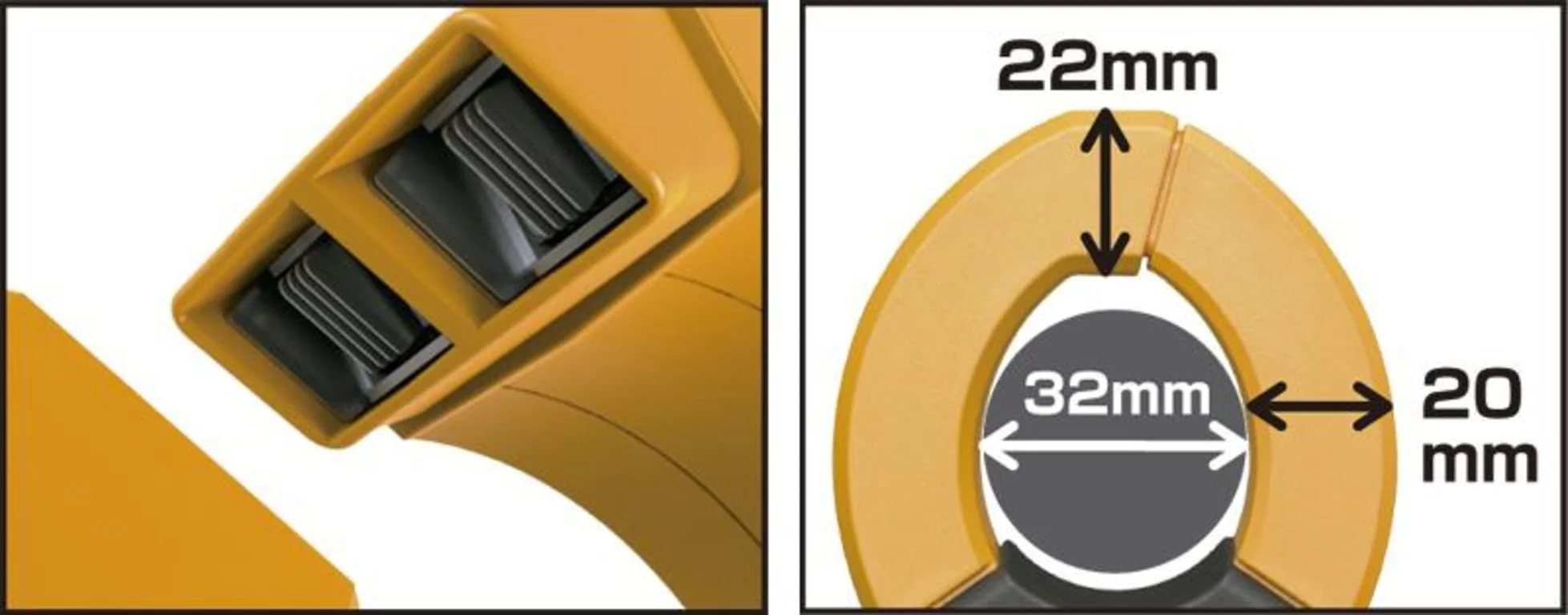

Las delgadas mandíbulas de 0,79 pulgadas (20 mm) le permiten terminar su trabajo de manera fácil y eficiente.

Configure la alarma para que se notifique de forma audible y visual que la resistencia o el valor actual excede el umbral.

Los escudos magnéticos bien diseñados eliminan el flujo de fuga entre los dos núcleos que a menudo afecta la precisión de la medición.

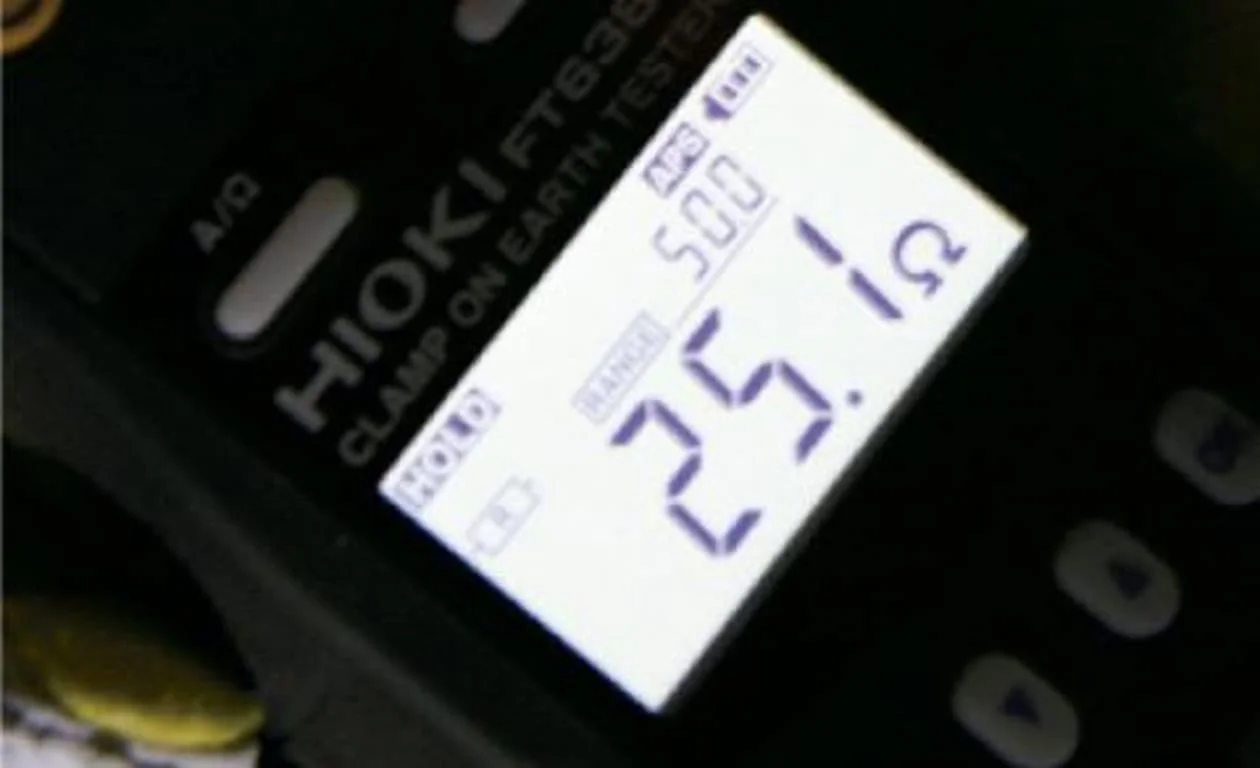

Con la brillante luz de fondo, puede leer fácilmente el valor de medición incluso en lugares oscuros.

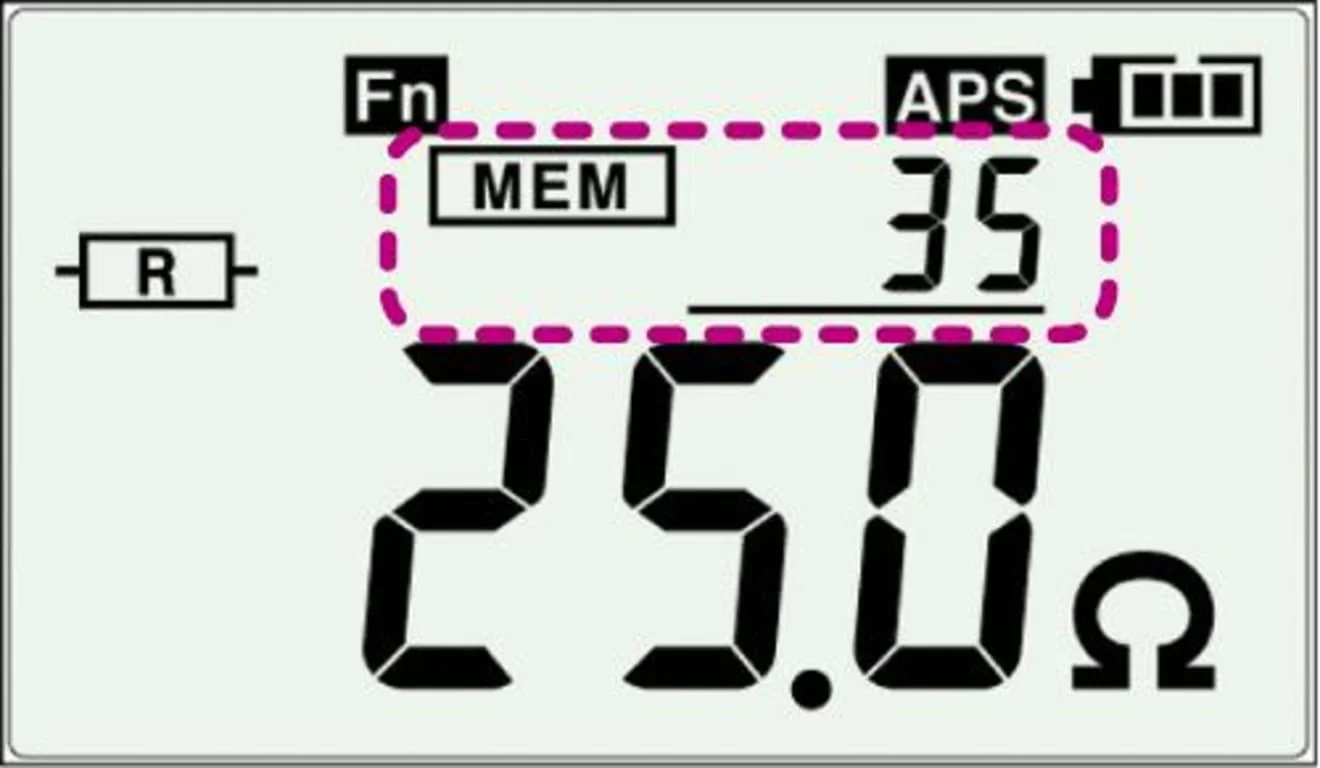

Puede almacenar hasta 2000 valores de medición en el campo y recuperarlos en su oficina más tarde.
