VÁLVULAS DE CUÑA – API 600 TAMAÑOS: 2″ – 48″ CLASES: 150 – 2500
Descripción
SCV VALVE fabrica válvulas de compuerta OS&Y con cuerpo fundido y casquete atornillado de calidad superior en una variedad de materiales, internos, tipos de empaquetadura, tamaños (2” a 48”) y clases de presión (150 a 2500). Las características mecánicas hacen que la válvula de compuerta de cuña SCV sea ideal para aplicaciones bidireccionales de “apertura/cierre del sistema de flujo total” con mínima turbulencia y caída de presión.
El diseño de la válvula cumple con API 600 y B16.34. Las dimensiones cara a cara y de extremo a extremo cumplen con ANSI B16.5 y B16.25.
| ESTÁNDARES DE DISEÑO Y FABRICACIÓN | |
|---|---|
| Diseño básico | API 600 y ASME B16.34 |
| Espesor de pared | ASME B16.34 |
| Dimensión cara a cara | ASME B16.10 |
| Dimensión del extremo de la brida | ANSI/ASME B16.5 (2′ a 24”) MSS SP-44 (26”>) |
| Dimensión del extremo de soldadura a tope | ASME B16.25 |
| Inspección y pruebas | API 598 |
Haga clic para descargar el folleto .
Descripción
|

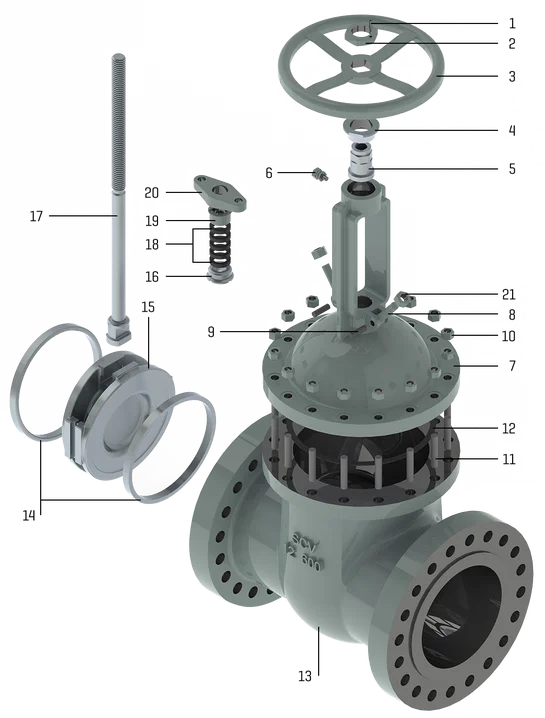

Válvula de compuerta de cuña: vista ampliada (consulte la "Lista de materiales" a continuación)
|
Lista de materiales
|

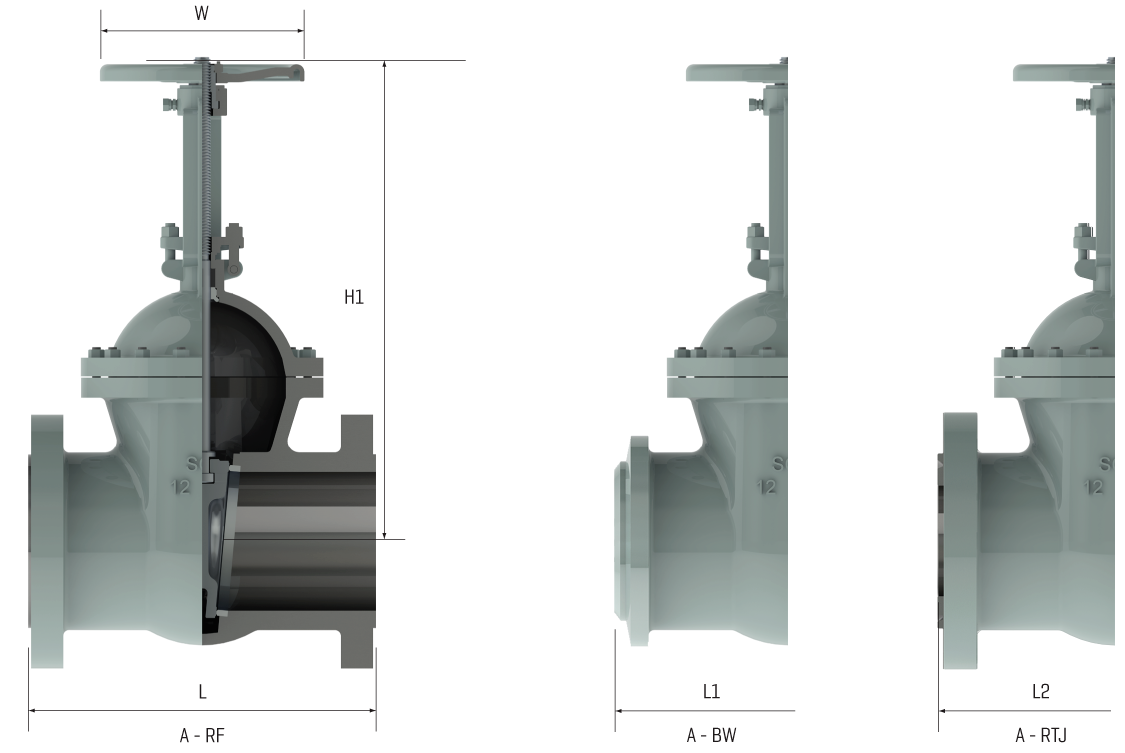

DATOS DIMENSIONALES - VÁLVULAS DE COMPUERTA DE CUÑA
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 48" Clase: 150
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | dieciséis | 18 | 20 | 24 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 800 | 850 | 900 | 1000 | 1050 | 1200 | |
| A-RF | EN | 7.0 | 7.5 | 8.0 | 9.0 | 10.5 | 11.5 | 13.0 | 14.0 | 15.0 | 16.0 | 17.0 | 18.0 | 20.0 | 24.0 | 24.0 | 26.0 | 28.0 | 28.0 | 30.0 | 31.0 | 34.0 |
| MM | 178 | 191 | 203 | 229 | 267 | 292 | 330 | 356 | 381 | 406 | 432 | 457 | 508 | 610 | 610 | 660 | 711 | 711 | 762 | 813 | 864 | |
| A-B/N | EN | 8.5 | 9.5 | 11.12 | 12.0 | 15,87 | 16.5 | 18.0 | 19.8 | 22,5 | 24.0 | 26.0 | 28.0 | 32.0 | 36.0 | 36.0 | 38.0 | 40.0 | 40.0 | 42.0 | 43.0 | 46.0 |
| MM | 216 | 241 | 282 | 305 | 403 | 419 | 457 | 503 | 572 | 610 | 660 | 711 | 813 | 914 | 914 | 965 | 1016 | 1016 | 1067 | 1092 | 1168 | |
| A-RTJ | EN | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / |
| MM | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | |
| H1 | EN | 15.4 | 16.7 | 18.1 | 22.8 | 30,6 | 38.4 | 46,4 | 54,6 | 60.0 | 68,7 | 79.1 | 91,7 | 109,6 | 127,4 | 134,5 | 143,7 | 155 | 161,8 | 183,9 | 174,4 | 217,5 |
| MM | 390 | 425 | 461 | 580 | 776 | 976 | 1178 | 1387 | 1523 | 1745 | 2010 | 2330 | 2784 | 3236 | 3417 | 3650 | 3950 | 4109 | 4670 | 4430 | 5525 | |
| EN | EN | 7.9 | 7.9 | 7.9 | 9.8 | 11.8 | 14.0 | 17.7 | 17.7 | 19.7 | 22.0 | 13.8 | 17.7 | 17.7 | 22.0 | 22.0 | 22.0 | 27,9 | 27,9 | 31,5 | 31,5 | 35.4 |
| MM | 200 | 200 | 200 | 250 | 300 | 355 | 450 | 450 | 500 | 560 | 350 | 450 | 450 | 560 | 560 | 560 | 710 | 710 | 800 | 800 | 900 | |
| WGT (RF) |
libra | 49 | 55 | 66 | 99 | 187 | 295,5 | 445 | 639 | 816 | 1177 | 1475 | 1786 | 3153 | 4558 | 4827 | 5351 | 5481 | 7856 | 10370 | 10143 | 15677 |
| KG | 22 | 25 | 30 | 45 | 85 | 134 | 202 | 290 | 370 | 534 | 669 | 810 | 1430 | 2067 | 2189 | 2427 | 2486 | 3563 | 4703 | 4600 | 7110 | |
| Peso bruto (BW) |
libra | 44 | 46 | 62 | 92,6 | 161 | 244 | 399 | 584 | 750 | 1111 | 1365 | 1697 | 3336 | 4756 | 4981 | 5458 | 5596 | 8011 | 10436 | 10198 | 15545 |
| KG | 20 | 21 | 28 | 42 | 73 | 111 | 181 | 265 | 340 | 504 | 619 | 770 | 1513 | 2157 | 2259 | 2476 | 2538 | 3633 | 4733 | 4625 | 7050 |
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 48" Clase: 300
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | dieciséis | 18 | 20 | 24 | 28 | 30 | 32 | 34 | 36 | 40 | 42 | 48 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 800 | 850 | 900 | 1000 | 1050 | 1200 | |
| L (RF) |
EN | 8.5 | 9.5 | 11.12 | 12.0 | 15.9 | 16.5 | 18.0 | 19,75 | 30.0 | 33.0 | 36.0 | 39.0 | 45.0 | 53.0 | 55.0 | / | / | 68.0 | 76.0 | 78.0 | 87,2 |
| MM | 216 | 241 | 282 | 305 | 404 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1397 | / | / | 1727 | 1930 | 1981 | 2215 | |
| L1 (blanco y negro) |
EN | 9.12 | 10.12 | 11.75 | 12.62 | 16.5 | 17.12 | 18,62 | 20.37 | 30,62 | 33,62 | 36,62 | 39,75 | 45,88 | 54.0 | 56.0 | / | / | 69.12 | / | / | / |
| MM | 232 | 257 | 298 | 321 | 419 | 435 | 473 | 518 | 778 | 854 | 930 | 1010 | 1165 | 1372 | 1422 | / | / | 1756 | / | / | / | |
| L2 (RTJ) |
EN | 8.5 | 9.5 | 11.12 | 12.0 | 15.9 | 16.5 | 18.0 | 19,75 | 30.0 | 33.0 | 36.0 | 39.0 | 45.0 | 53.0 | 55.0 | / | / | 68.0 | 76.0 | 78.0 | 87,2 |
| MM | 216 | 241 | 282 | 305 | 404 | 419 | 457 | 502 | 762 | 838 | 914 | 991 | 1143 | 1346 | 1397 | / | / | 1727 | 1930 | 1981 | 2215 | |
| H1 | EN | 16.2 | 17.7 | 19.0 | 23.7 | 32.0 | 40.2 | 48,8 | 56,8 | 66.1 | 78,4 | 85,9 | 93,5 | 112,6 | 130.0 | 148,5 | / | / | 169,8 | 188,6 | 198.1 | 217,4 |
| MM | 412 | 450 | 483 | 601 | 813 | 1020 | 1239 | 1443 | 1679 | 1993 | 2181 | 2376 | 2860 | 3302 | 3772 | / | / | 4312 | 4791 | 5032 | 5522 | |
| EN | EN | 7.9 | 7.9 | S.8 | 9.8 | 14.0 | 15.7 | 17.7 | 19.7 | 17.7 | 17.7 | 22.0 | 22.0 | 27,9 | 35.4 | 35.4 | / | / | 30.0 | 30.0 | 30.0 | 30.0 |
| MM | 200 | 200 | 224 | 250 | 355 | 400 | 450 | 500 | 450 | 450 | 560 | 560 | 710 | 900 | 900 | / | / | 760 | 760 | 760 | 760 | |
| WGT (RF) |
BI | 64 | 88 | 106 | 163 | 313 | 485 | 721 | 1094 | 1530 | 2170 | 2880 | 3409 | 5204 | 8070 | 9592 | / | / | 15104 | 18654 | 20947 | 27342 |
| KG | 29 | 40 | 48 | 74 | 142 | 220 | 327 | 496 | 694 | 984 | 1306 | 1546 | 2360 | 3660 | 4350 | / | / | 6850 | 8460 | 9500 | 12400 | |
| Peso bruto (BW) |
BI | 52,9 | 77 | 82 | 141 | 269 | 379 | 512 | 862 | 1420 | 1839 | 2317 | 2703 | 4212 | 6637 | 7629 | / | / | 11003 | 13583 | 14994 | 19845 |
| KG | 24 | 35 | 37 | 64 | 122 | 172 | 232 | 391 | 644 | 834 | 1051 | 1226 | 1910 | 3010 | 3460 | / | / | 4990 | 6160 | 6800 | 9000 |
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 42" Clase: 600
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | dieciséis | 18 | 20 | 24 | 28 | 30 | 36 | 40 | 42 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 750 | 900 | 1000 | 1050 | |
| L (RF) |
EN | 11.5 | 13.0 | 14.0 | 17.0 | 22.0 | 26.0 | 31.0 | 33.0 | 35.0 | 39.0 | 43.0 | 47.0 | 55.0 | 61.0 | 65.0 | 82.0 | 94.0 | 98.0 |
| MM | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 | 1594 | 1651 | 2083 | 2387 | 2489 | |
| L2 (blanco y negro) |
EN | 11.62 | 13.12 | 14.12 | 17.12 | 22.12 | 26.12 | 31.12 | 33.12 | 35.12 | 39.12 | 43.12 | 47,25 | 55,38 | 61,5 | 65,5 | 82,62 | / | / |
| MM | 295 | 333 | 359 | 435 | 562 | 664 | 791 | 841 | 892 | 994 | 1095 | 1200 | 1406 | 1562 | 1664 | 2098 | / | / | |
| L2 (RTJ) |
EN | 11.5 | 13.0 | 14.0 | 17.0 | 22.0 | 26.0 | 31.0 | 33.0 | 35.0 | 39.0 | 43.0 | 47.0 | 55.0 | 61.0 | 65.0 | 82.0 | 94.0 | 98.0 |
| MM | 292 | 330 | 356 | 432 | 559 | 660 | 787 | 838 | 889 | 991 | 1092 | 1194 | 1397 | 1594 | 1651 | 2083 | 2387 | 2489 | |
| H1 | EN | 18.5 | 19.5 | 22.1 | 26,7 | 37.2 | 43,7 | 52.1 | 65,9 | 72.1 | 82,9 | 98.0 | 104,8 | 116,9 | 140.2 | 152,8 | 179,5 | 207,6 | 240.0 |
| MM | 471 | 495 | 561 | 677 | 944 | 1110 | 1323 | 1675 | 1832 | 2106 | 2489 | 2662 | 2970 | 3562 | 3880 | 4560 | 5273 | 6098 | |
| EN | EN | 8.8 | 8.8 | 9.8 | 11.8 | 17.7 | 19.7 | 24.8 | 22.0 | 22.0 | 27,9 | 27,9 | 31,5 | 35.4 | 30.0 | 30.0 | 30.0 | 30.0 | 30.0 |
| MM | 224 | 224 | 250 | 300 | 450 | 500 | 630 | 560 | 560 | 710 | 710 | 800 | 900 | 760 | 760 | 760 | 760 | 760 | |
| WGT (RF) |
BI | 95 | 132 | 154 | 296 | 628 | 988 | 1499 | 2355 | 2836 | 4059 | 5700 | 6853 | 10337 | 13340 | 15313 | 21476 | 23262 | 24144 |
| KG | 43 | 60 | 70 | 134 | 285 | 448 | 680 | 1068 | 1286 | 1841 | 2585 | 3108 | 4688 | 6050 | 6945 | 9740 | 10550 | 10950 | |
| Peso bruto (BW) |
BI | 62 | 99 | 132 | 229 | 452 | 690 | 1180 | 2145 | 2571 | 3332 | 4741 | 5640 | 8595 | 10980 | 12590 | 17948 | 18830 | 19337 |
| KG | 28 | 45 | 60 | 104 | 205 | 313 | 535 | 973 | 1166 | 1511 | 2150 | 2558 | 3898 | 4980 | 5710 | 8140 | 8540 | 8770 |
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 24" Clase: 900
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | dieciséis | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L (RF) |
EN | 14.5 | 16.5 | 15.0 | 18.0 | 24.0 | 29.0 | 33.0 | 38.0 | 40,5 | 44,5 | 48.0 | 52.0 | 61.0 |
| MM | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 | |
| L1 (blanco y negro) |
EN | 14.62 | 16.62 | 15.12 | 18.12 | 24.12 | 29.12 | 33.12 | 38.12 | 40,88 | 44,88 | 48,5 | 52,5 | 61,75 |
| MM | 371 | 422 | 384 | 460 | 612 | 740 | 841 | 968 | 1038 | 1140 | 1232 | 1333 | 1568 | |
| L2 (RTJ) |
EN | 14.5 | 16.5 | 15.0 | 18.0 | 24.0 | 29.0 | 33.0 | 38.0 | 40,5 | 44,5 | 48.0 | 52.0 | 61.0 |
| MM | 368 | 419 | 381 | 457 | 610 | 737 | 838 | 965 | 1029 | 1130 | 1219 | 1321 | 1549 | |
| H1 | EN | 21.2 | 26.4 | 26.4 | 30,8 | 42.4 | 55,5 | 67,7 | 77,4 | 74,9 | 80,7 | 88,8 | 110.2 | 124.0 |
| MM | 539 | 670 | 672 | 782 | 1076 | 1411 | 1720 | 1965 | 1902 | 2051 | 2256 | 2800 | 3150 | |
| EN | EN | 11.8 | 11.8 | 14.0 | 15.7 | 22.0 | 17.7 | 22.0 | 22.0 | 24.0 | 24.0 | 30.0 | 30.0 | 24.0 |
| MM | 300 | 300 | 355 | 400 | 560 | 450 | 560 | 560 | 610 | 610 | 760 | 760 | 610 | |
| WGT (RF) |
BI | 181 | 342 | 364 | 384 | 999 | 1720 | 2752 | 3400 | 4895.1 | 6615.0 | 8533.4 | 10716.3 | 16096.5 |
| KG | 82 | 155 | 165 | 174 | 453 | 780 | 1248 | 1542 | 2220 | 3000 | 3870 | 4860 | 7300 | |
| Peso bruto (BW) |
BI | 130 | 375 | 287 | 295 | 789 | 1378 | 2267 | 2844 | 4167.5 | 5655.8 | 7276.5 | 8730.3 | 13494.6 |
| KG | 59 | 170 | 130 | 134 | 358 | 625 | 1028 | 1290 | 1890 | 2565 | 3300 | 4050 | 6120 |
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 24" Clase: 1500
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 | 14 | dieciséis | 18 | 20 | 24 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| L (RF) |
EN | 14.5 | 16.5 | 18.5 | 21,5 | 27,75 | 32,75 | 39.0 | 44,5 | 49,5 | 54,5 | 60,5 | 65,5 | 76,5 |
| MM | 368 | 419 | 470 | 546 | 706 | 832 | 991 | 1130 | 1257 | 1384 | 1536 | 1664 | 1943 | |
| L1 (blanco y negro) |
EN | 14.62 | 16.62 | 18,62 | 21,62 | 28.0 | 33.13 | 39,38 | 45.12 | 50.25 | 55,38 | 61,38 | 66,38 | 77,62 |
| MM | 371 | 422 | 473 | 549 | 711 | 841 | 1000 | 1146 | 1276 | 1406 | 1559 | 1686 | 1972 | |
| L2 (RTJ) |
EN | 14.5 | 16.5 | 18.5 | 21,5 | 27,75 | 32,75 | 39.0 | 44,5 | 49,5 | 54,5 | 60,5 | 65,5 | 76,5 |
| MM | 368 | 419 | 470 | 546 | 706 | 832 | 991 | 1130 | 1257 | 1384 | 1536 | 1664 | 1943 | |
| H1 | EN | 21.2 | 26.4 | 29.1 | 30,8 | 47.1 | 60,8 | 66,5 | 82.3 | 85.1 | 97,9 | 108,7 | 122.1 | 146,5 |
| MM | 539 | 670 | 738 | 783 | 1196 | 1546 | 1688 | 2090 | 2162 | 2486 | 2762 | 3102 | 3721 | |
| EN | EN | 11.8 | 11.8 | 15.7 | 19.7 | 13.8 | 22.0 | 27,9 | 27,9 | 30.0 | 30.0 | 30.0 | 24.0 | 24.0 |
| MM | 300 | 300 | 400 | 500 | 350 | 560 | 710 | 710 | 760 | 760 | 760 | 610 | 610 | |
| WGT (RF) |
BI | 181 | 341,8 | 401 | 573 | 1360 | 3175 | 4412 | 8414 | 9073.6 | 15324.8 | 19845 | 24541.7 | 35875.4 |
| KG | 82 | 155 | 182 | 260 | 617 | 1440 | 2001 | 3816 | 4115 | 6950 | 9000 | 11130 | 16270 | |
| Peso bruto (BW) |
BI | 130 | 286,7 | 324 | 353 | 975 | 2646 | 3541 | 7080 | 7056 | 13230 | 17066.7 | 21079.8 | 30362.9 |
| KG | 59 | 130 | 147 | 160 | 442 | 1200 | 1606 | 3211 | 3200 | 6000 | 7740 | 9560 | 13770 |
DATOS DIMENSIONALES Válvulas de compuerta de cuña - API 600 Tamaños: 2" - 12" Clase: 2500
| TAMAÑO | EN | 2 | 2.5 | 3 | 4 | 6 | 8 | 10 | 12 |
|---|---|---|---|---|---|---|---|---|---|
| MM | 50 | sesenta y cinco | 80 | 100 | 150 | 200 | 250 | 300 | |
| L (RF) |
EN | 17,75 | 20.0 | 22,75 | 26,5 | 36.0 | 40.25 | 50.0 | 56.0 |
| MM | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | |
| L1 (blanco y negro) |
EN | 17,87 | 20.25 | 23.0 | 26,8 | 36,5 | 40,87 | 50,88 | 56,88 |
| MM | 454 | 514 | 584 | 683 | 927 | 1038 | 1292 | 1445 | |
| L2 (RTJ) |
EN | 17,75 | 20.0 | 22,75 | 26,5 | 36.0 | 40.25 | 50.0 | 56.0 |
| MM | 451 | 508 | 578 | 673 | 914 | 1022 | 1270 | 1422 | |
| H1 | EN | 24.4 | 31,9 | 31,9 | 42.2 | 57.1 | 63.0 | 82,5 | 90.2 |
| MM | 619 | 809 | 809 | 1073 | 1451 | 1600 | 2096 | 2292 | |
| EN | EN | 11.8 | 17.7 | 17.7 | 24.8 | 24.0 | 24.0 | 24.0 | 30.0 |
| MM | 300 | 450 | 450 | 630 | 610 | 610 | 610 | 760 | |
| WGT (RF) |
BI | 205 | 331 | 443 | 1336 | 3506 | 5380.2 | 10085.7 | 15831.9 |
| KG | 93 | 150 | 201 | 606 | 1590 | 2440 | 4574 | 7180 | |
| Peso bruto (BW) |
BI | 128 | 221 | 289 | 1083 | 2866,5 | 4410 | 8379 | 13230 |
| KG | 58 | 100 | 131 | 491 | 1300 | 2000 | 3800 | 6000 |
