VÁLVULAS DE GLOBO - API 623 TAMAÑOS: 2" - 18" CLASES: 150

VÁLVULAS DE GLOBO – API 623 TAMAÑOS: 2″ – 18″ CLASES: 150 – 2500

Descripción

SCV VALVE fabrica válvulas de globo con casquete atornillado y cuerpo fundido de calidad superior en una variedad de materiales, internos, tipos de empaquetadura, tamaños (2” a 18”) y clases de presión (150 a 2500). Las características mecánicas (disco móvil y anillo de asiento estacionario) hacen que la válvula de globo SCV sea ideal para aplicaciones repetibles de estrangulamiento unidireccional de tuberías y operación frecuente.

El diseño de la válvula cumple con API 598 y B16.34. Las dimensiones cara a cara y de extremo a extremo cumplen con ANSI B16.5 y B16.25.

ESTÁNDARES DE DISEÑO Y FABRICACIÓN
Diseño básico	API 623
Espesor de pared	API 623
Dimensión cara a cara	ANSI/ASME B16.10
Dimensión del extremo de la brida	ANSI/ASME B16.5
Dimensión del extremo de soldadura a tope	ANSI/ASME B16.25
Inspección y pruebas	API 598

VISTAS AMPLIADAS Y FACTURAS DE MATERIALES
Válvula de globo

descargar el folleto

Válvula de globo: vista ampliada (consulte la "Lista de materiales" a continuación)

Lista de materiales

No.	Parte	CMI
1	Provenir	ASTM A182GR F6A
2	Tuerca de disco	ASTM A276 Tipo 410
3	Desct	ASTM A105+1 CR13
4	Cuerpo	ASTM A216 GR WCB
5	Buje del capó	ASTM A276 Tipo 410
6	Espaciador de embalaje	Grafito
7	Lavadora de empaque	Grafito
8	Embalaje	Grafito
9	Glándula	ASTM A276 Tipo 410
10	Brida del prensaestopas	ASTM A216 GR WCB
11	Tuerca	ASTM A194 2HM
12	Tornillo de ajuste	Acero carbono
13	Volante	Hierro dúctil
14	Tuerca de bloqueo	ASTM A439 GR D-2
15	Tuerca del vástago	Aleación de cobre
dieciséis	Capó	ASTM A216 GR WCB
17	Engrasador	Acero inoxidable 316
18	Cáncamo	ASTM A193 B7M
19	Tuerca hexagonal pesada	ASTM A194 2HM
20	Pasador de glándula	Acero carbono
21	Junta RTJ	Hierro suave
22	Semental	ASTM A193 B7M
Nota: Materiales adicionales disponibles a pedido

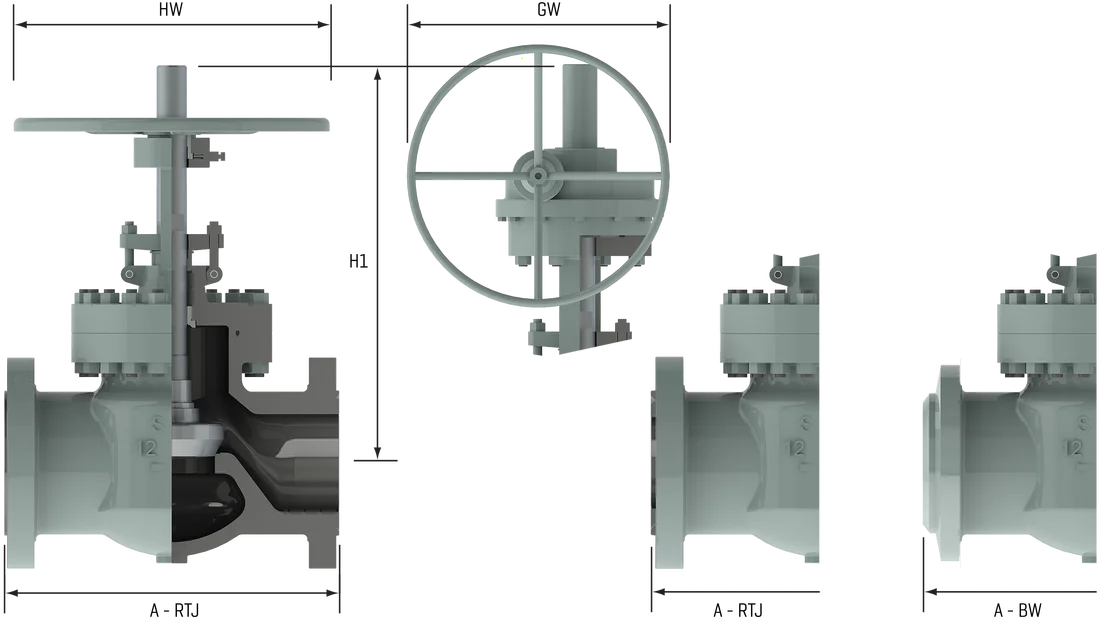

DATOS DIMENSIONALES - VÁLVULAS DE GLOBO

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 18" Clase: 150

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	8.0	8.5	8.0	13.58	8	/	48
MM	50	203	216	203	345	200	/	22
EN	2.5	8.5	9.0	8.5	16.34	8	/	70
MM	sesenta y cinco	216	229	216	415	200	/	32
EN	3	9.5	10.0	9.5	15,94	10	/	83
MM	80	241	254	241	405	250	/	38
EN	4	11.5	12.0	11.5	19.09	12	/	136
MM	100	292	305	292	485	300	/	62
EN	6	16.0	16.5	16.0	20.47	14	/	229
MM	150	406	419	406	520	350	/	104
EN	8	19.5	20.0	19.5	23,62	18	/	350
MM	200	495	508	495	600	450	/	159
EN	10	24,5	25.0	24,5	30.0	20	/	679
MM	250	622	635	622	762	500	/	308
EN	12	27,5	28.0	27,5	33,94	25	/	1188
MM	300	698	711	698	862	640	/	539
EN	14	31.0	31,5	31.0	38,58	25	/	1344
MM	350	787	800	787	980	640	/	610
EN	dieciséis	36.0	36,5	36.0	47.05	/	24*	1940
MM	400	914	927	914	1195	/	610*	880
EN	18	38,5	39.0	38,5	51.18	/	24*	2535
MM	450	978	991	978	1300	/	610*	1150

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 14" Clase: 300

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	10.5	11.12	10.5	14.57	8	/	61
MM	50	267	283	267	370	10	/	28
EN	2.5	11.5	12.12	11.5	18.66	10	/	105
MM	sesenta y cinco	292	308	292	474	250	/	48
EN	3	12.5	13.12	12.5	17.32	10	/	123
MM	80	318	333	318	440	250	/	56
EN	4	14.0	14.62	14.0	20.67	14	/	180
MM	100	356	371	356	525	350	/	82
EN	6	17,5	18.12	17,5	24.41	18	/	339
MM	150	445	460	445	620	450	/	154
EN	8	22.0	22,62	22.0	35,83	22	/	529
MM	200	559	575	559	910	560	/	240
EN	10	24,5	25.12	24,5	37,36	24	/	703
MM	250	622	638	622	949	600	/	319
EN	12	28.0	28,62	28.0	40.63	25	/	1393
MM	300	711	727	711	1032	640	/	632
EN	14	33.0	39,62	33.0	42,91	/	24	2149
MM	350	838	838	838	1090	/	610	975

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 12" Clase: 600

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	11.5	11.62	11.5	18.19	10	/	79
MM	50	292	295	292	462	250	/	36
EN	2.5	13.0	13.12	13.0	21.26	10	/	154
MM	sesenta y cinco	330	333	330	540	250	/	70
EN	3	14.0	14.12	14.0	23.03	12	/	187
MM	80	356	359	356	585	350	/	85
EN	4	17.0	17.12	17.0	26.38	18	/	271
MM	100	432	435	432	670	450	/	123
EN	6	22.0	22.12	22.0	34,88	20	/	890
MM	150	559	562	559	886	500	/	404
EN	8	26.0	26.12	26.0	36,69	25	/	992
MM	200	660	664	660	932	640	/	450
EN	10	31.0	31.12	31.0	40,94	/	24	1543
MM	250	787	790	787	1040	/	610	700
EN	12	33.0	33.12	33.0	50,39	/	24	1984
MM	300	838	841	838	1280	/	610	900

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 8" Clase: 900

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	14.5	14.62	14.5	23,62	14	/	209
MM	50	368	371	368	600	350	/	95
EN	2.5	16.5	16.62	16.5	25,98	14	/	304
MM	sesenta y cinco	419	422	419	660	350	/	138
EN	3	15.0	15.12	15.0	26.18	18	/	268
MM	80	381	384	381	665	450	/	122
EN	4	18.0	18.12	18.0	31,50	20	/	429
MM	100	457	460	457	800	500	/	195
EN	6	24.0	24.12	24.0	43,62	/	24	959
MM	150	610	613	610	1108	/	610	435
EN	8	29.0	29.12	29.0	46,61	/	24	1609
MM	200	737	740	737	1184	/	610	730

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 8" Clase: 1500

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	14.5	14.62	14.5	25,98	14	/	209
MM	50	368	371	368	660	350	/	95
EN	2.5	16.5	16.62	16.5	25,98	14	/	304
MM	sesenta y cinco	419	422	419	660	350	/	138
EN	3	18.5	18,62	18.5	30.31	20	/	551
MM	80	470	473	470	770	500	/	250
EN	4	21,5	21,62	21,5	33,46	22	/	959
MM	100	546	549	546	850	560	/	435
EN	6	27,75	28.0	27,75	45.08	/	24	1190
MM	150	705	711	705	1145	/	610	540
EN	8	32,75	33.13	32,75	52,95	/	24	2138
MM	200	832	841	832	1345	/	610	970

DATOS DIMENSIONALES Válvulas de Globo - API 623 Tamaños: 2" - 8" Clase: 2500

TAMAÑO		DE EXTREMO A EXTREMO			H1	HW	G.W.	PESOS LIBRAS/KG
TAMAÑO		A-RF	A-RTJ	A-B/N	H1	HW	G.W.	BRIDADA
EN	2	17,75	17,87	17,75	28.35	dieciséis	/	388
MM	50	451	454	451	720	400	/	176
EN	2.5	20.0	20.25	20.0	31,50	20	/	582
MM	sesenta y cinco	508	514	508	800	500	/	264
EN	3	22,75	23.0	22,75	34,84	22	/	679
MM	80	578	584	578	885	560	/	308
EN	4	26,5	26,88	26,5	49,61	/	24*	1673
MM	100	673	683	673	1260	/	610	759
EN	6	36.0	36,5	36.0	75.00	/	24	4387
MM	150	914	927	914	1905	/	610	1990
EN	8	40.25	40,87	40.25	97.05	/	24	9678
MM	200	1022	1038	1022	2465	/	610	4390
